超声经颅多普勒检测正常时的图谱分析

正常的超声经颅多普勒血流分析仪图谱分析，首先我们必须先了解超声经颅多普勒血流分析仪频谱图形的物理意义：图形上横向表示时间轴t，纵向坐标为速度轴V。频谱上的某一点横向位置表示某一时刻，纵向某条竖线上的各个点(不同颜色显示)表示这一时刻血管内各种不同流速的分布，各点的位置高低，即为血流速度V。每点的颜色表示这个时刻这种速度的红细胞反射能量的强弱。

层流

截面上各点速度方向相同的活体。正常情况下心血管中血流常为层流。层流图形是频谱窄、光点密集、频谱包络线较光滑的图形，多普勒输出可听到平滑悦耳的血流声。血流频谱和基线之间常呈“空窗”或“声窗”或“频窗”，即在频谱图像频宽范围内各频率分布有一定的规律，高能量有规律地集中在频谱的四周，低能量则集中在频谱图像的中下部，层次分明，“频窗”明显。一旦血管内血液流动的层次遭到破坏或改变时，频窗也消失了。

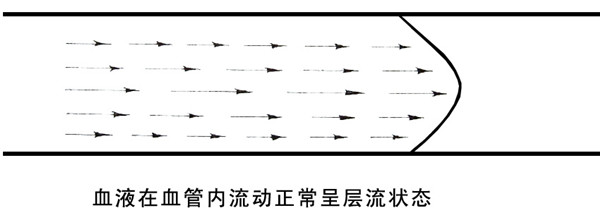

血液在血管内流动，靠近血管中央的红细胞由于阻力小，移动速度快。靠近血管壁的红细胞由于与血管壁的磨擦阻力，流动速度降低，越近管壁流动速度越低，整个血流流动呈现抛物线状，呈层流状态。

频窗

低频信号分布区，在频谱图像的下方成颜色较淡的三角形区域。反映的是层流的情况。

频宽

在某一瞬间，从零基线到血流速度之间的距离。

盗血

当某支血管发生了严重的狭窄、不完全梗塞或完全梗塞以后，它的相邻血管或侧枝血管产生血液重新分配的现象。

典型的正常经颅多普勒频谱图像是由一系列连续有规律的，与心动周期一致的脉搏波动图所组成。每个频谱占据一个心动周期，包括心室收缩期和舒张期。
